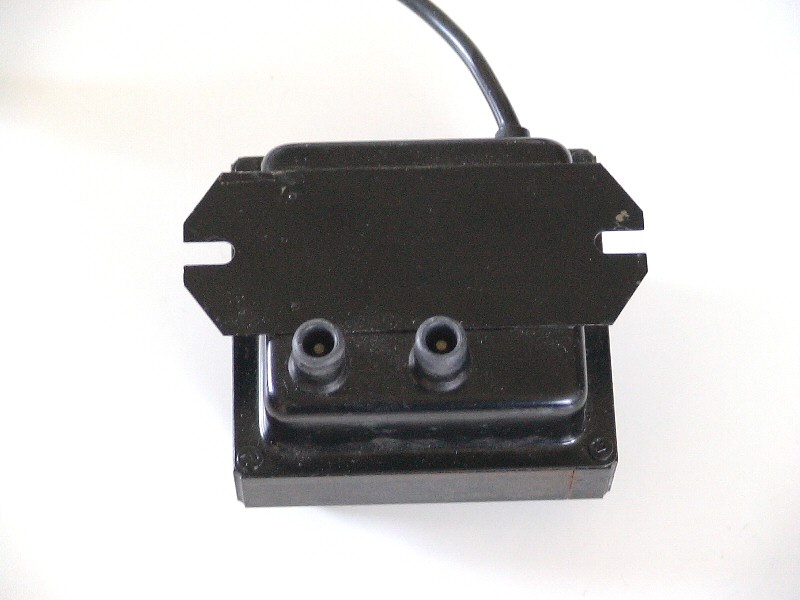

3.2.11. Obit 11

[vor]

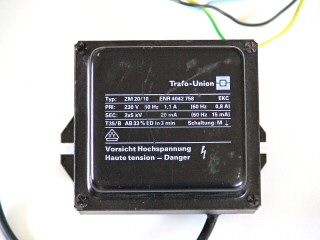

Hersteller Trafo-Union
Typ ZM 20/10, ENR 4042 758
Primär 230 V, 1,1 A, 50 Hz (60 Hz, 0,8 A)
Sekundär 2 x 5 kV, 20 mA 50 Hz (60 Hz, 15 mA)
Schaltung Mittelpunktgeerdet
Einschaltzeit AB 33 % ED in 3 min

Primärspannung 234,6 V
Sekundärspannung 4,41 kV
4,34 kV
Leerlaufstrom 247 mA
Kurzschlußstrom 1,08 A
