3.3.15. Mikrowellentrafo 15

[vor]

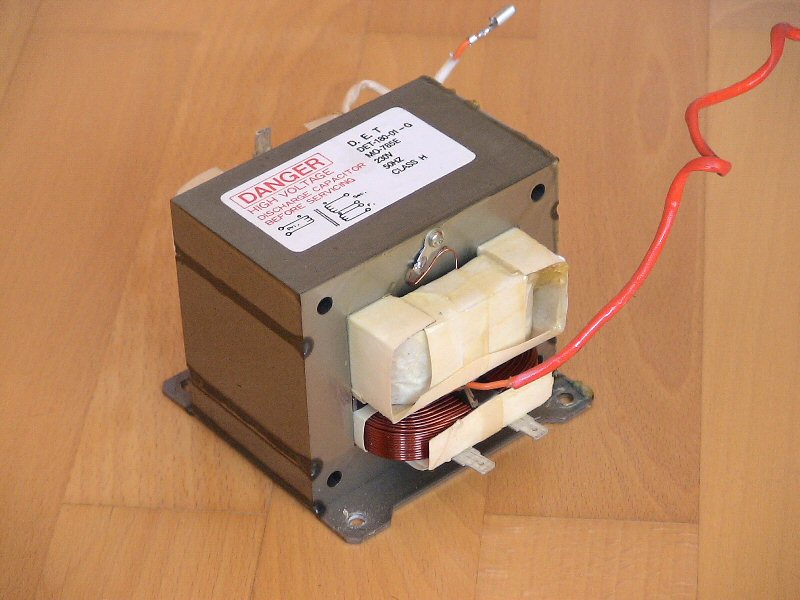

Diesen Trafo habe ich aus folgendem Mikrowellenherd ausgebaut.

Hersteller Clatronic
Typ MW 711
Nennspannung 220 - 230 V
Nennaufnahme 1300 Watt
HF Leistung 850 Watt

Eine Seite der Sekundärwicklung ist mit dem Kern verbunden und geerdet. Die Wicklung für die Heizspannung ist nicht eingezeichnet.

Die wichtigsten Parameter sind in folgender Tabelle zusammengefaßt.

Primärspannung 230 V
Sekundärspannung V
Leerlaufstrom A
Kurzschlußstrom bei 100 V A
Induktivität Primärspule 214 mH (120 Hz)
Induktivität Primärspule 54 mH (120 Hz, Sekundärspule kurzgeschlossen)
Maße Kern (B * H * T) 10,5 * 8,8 * 6,6 cm
