Lorenz Attraktor mit vier Orbitalen
|
[zurück] | Lorenz Attraktor mit vier Orbitalen |
[vor] | |
Die Differenzen werden nach folgendem Schema berechnet [9].
|
dx = [-a*x3+(2*a+b-z)*x2*y+(a-2)*x*y2+(z-b)*y3)/(2*(x2+y2)] * dt |
5-24 |
|
|
dy = [(b-z)*x3+(a-2)*x2*y+(-2*a-b+z)*x*y2-a*y3)/(2*(x2+y2)] * dt |
5-25 |
|
|
dz = [2*x3*y-2*x*y3-c*z] * dt |
5-26 |
Die Werte der Konstanten sind
|
a = 10 |
|
|
b = 28 |
|
|
c = 6 |

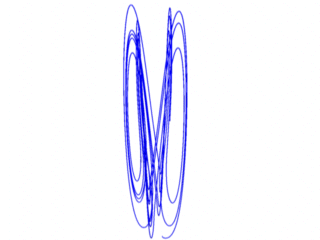

Abb. 9

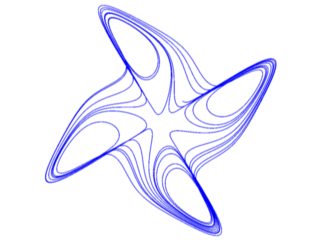

Die Anzahl der Orbitale läßt sich am besten in der Draufsicht erkennen.
Abb. 10
Das Plugin zur Erzeugung des Attraktors (für Cinema Version 5, 7 und 8) kann auf der Download Seite runtergeladen werden.
|
