Mit dieser Schaltung habe ich einmal probiert wieviel man aus 230 V Netzspannung herausholen kann. Da ich die
Elkos günstig als Restposten bekommen habe sind es 2 mal 40 Stufen geworden.

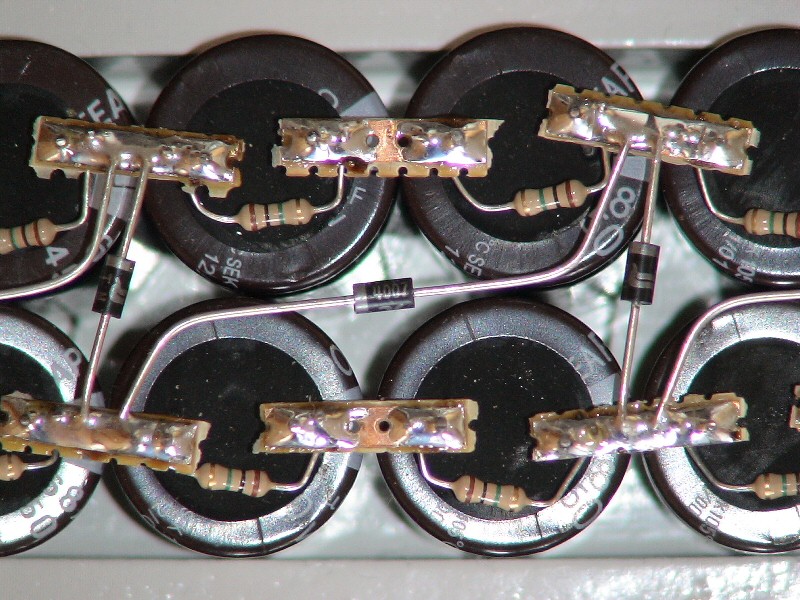

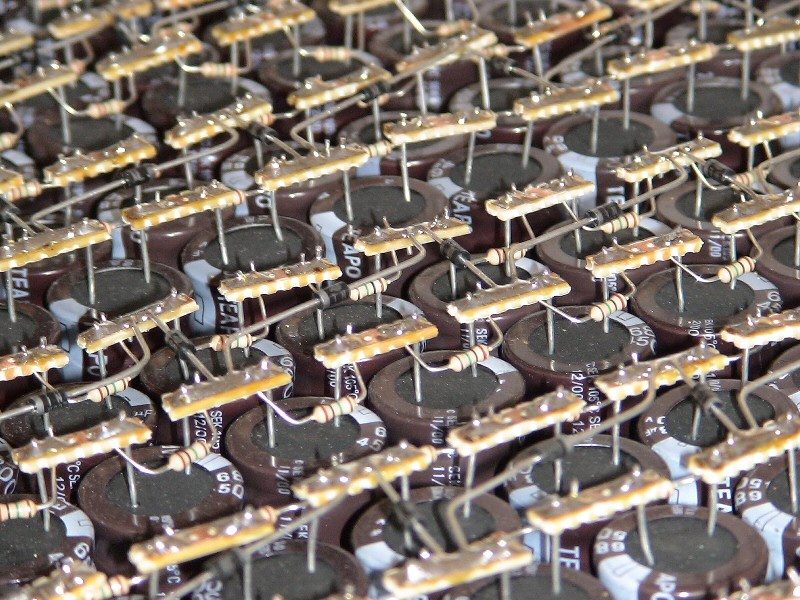

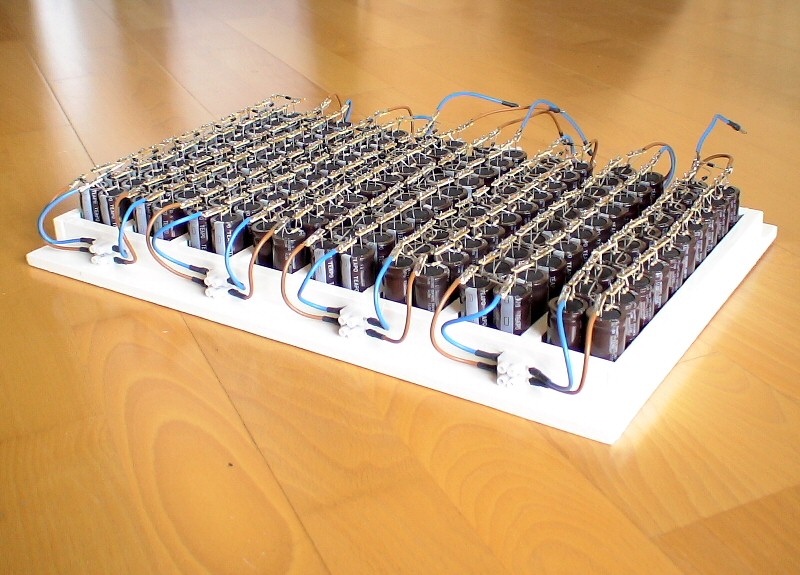

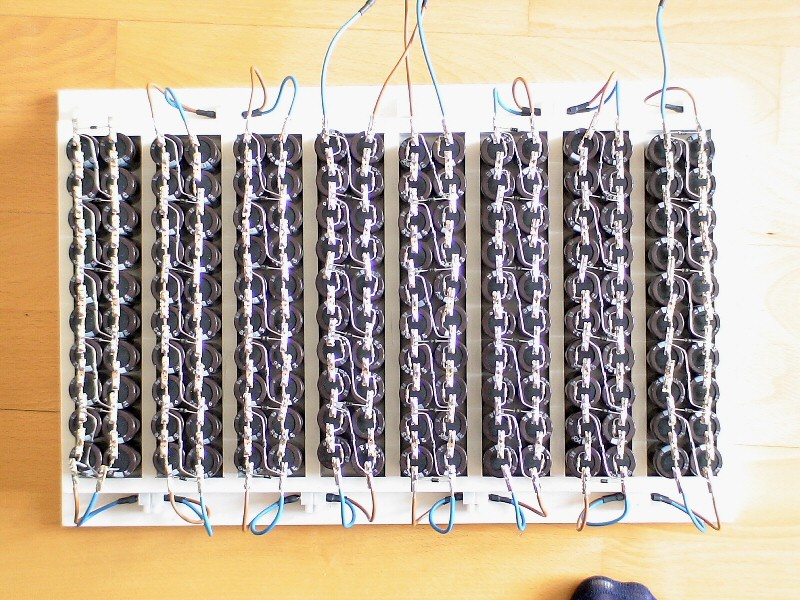

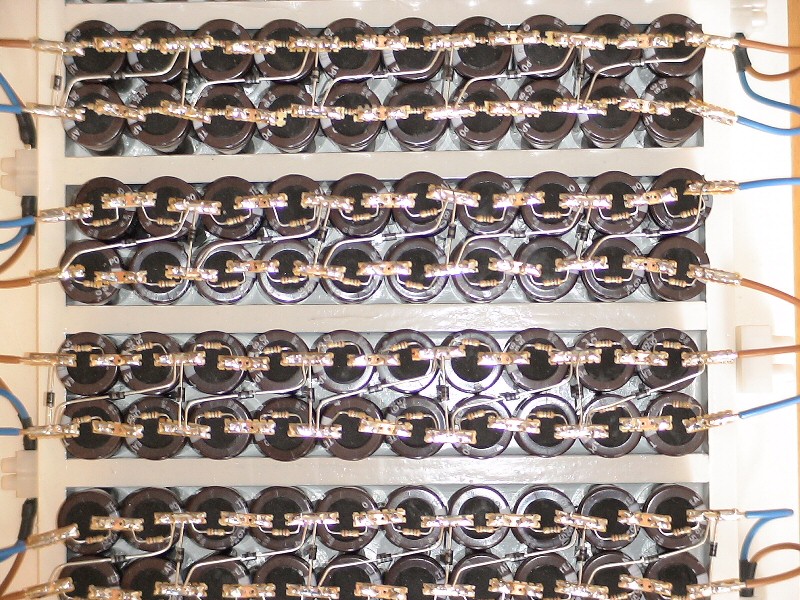

Jeweils 10 Stufen sind zu einem Block zusammengefaßt, die Blöcke lassen sich beliebig kombinieren (1 mal 80 Stufen oder 2
mal 40 Stufen usw.).

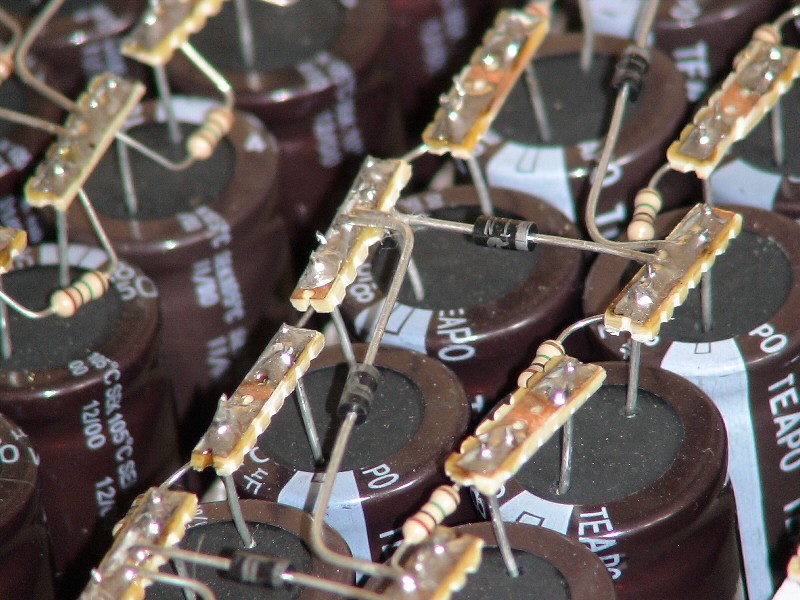

Um die Dioden zu schonen bzw. um den Kurzschlußstrom beim Lichtbogen zu begrenzen habe ich auf jeder Seite noch 4 10 kOhm Lastwiderstände eingebaut.
Stückliste
| Kondensator 68 µF, 450 V | 160 Stück |
| Dioden 1N 4007 | 80 Stück |
| Widerstand 1 MOhm, 0,25 W | 160 Stück |
| Widerstand 10 kOhm, 5 W | 8 Stück |
| Platinen | 176 Stück |
|
