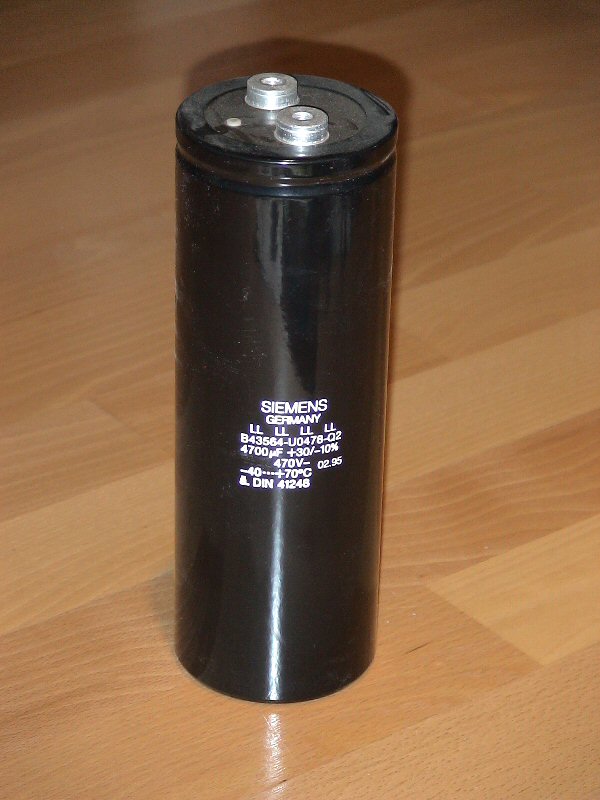

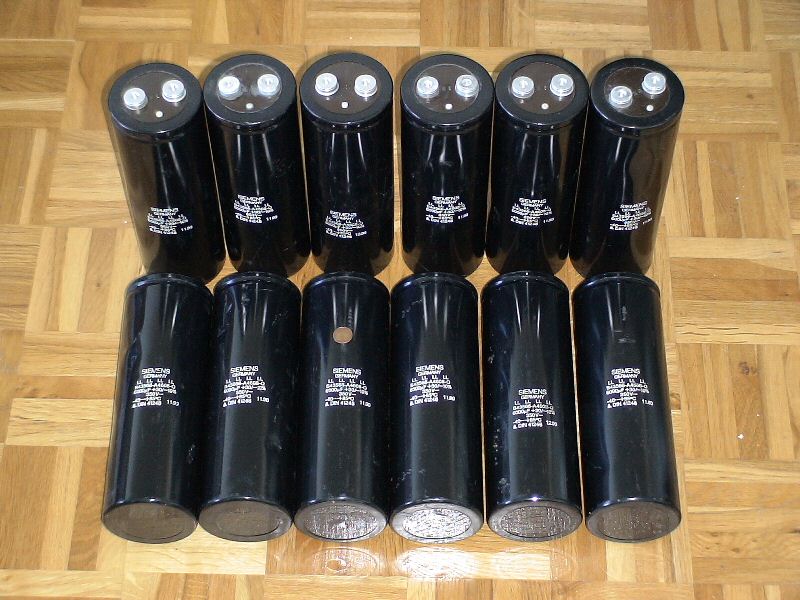

Diese Elkos von der Firma Siemens bzw. Epcos habe ich für eine Capbank vorgesehen. Insgesamt
habe ich davon 24 Stück. Die Kondensatoren haben einen Durchmesser von 77 mm und eine Höhe von 220 mm, sie wiegen ca. 1,3 kg.

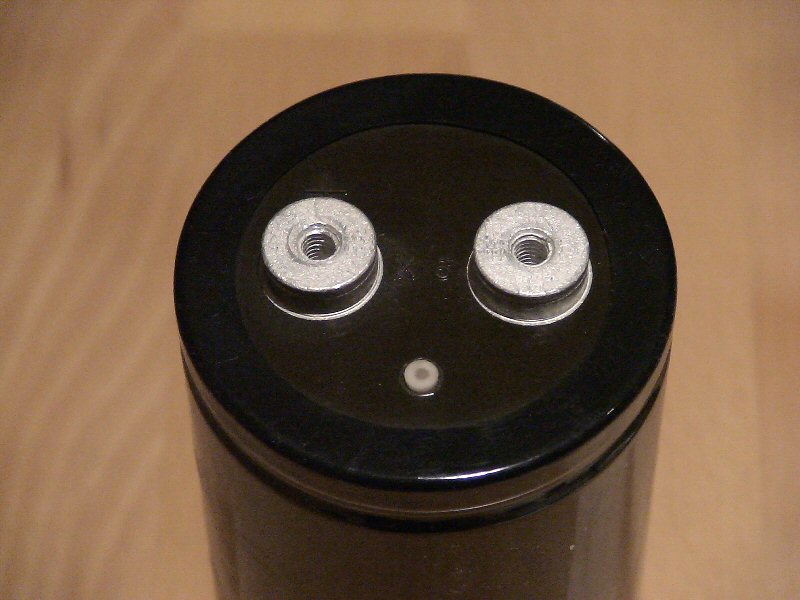

Der Anschluß erfolgt über M6 Schrauben.
Von
Epcos gibt es ein Datenblatt.
| Hersteller | Siemens |
| Typ | B43564 |
| Kapazität | 4700 µF |
| Spannung | 470 V DC |
| max. Energie | 519 J |
| Kontakte (Gewinde) | M 6 |
| Durchmesser | 76,9 mm |
| Höhe | 226,5 mm |

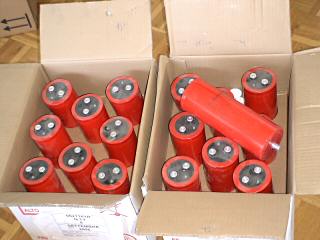

Neben diesen Elkos habe ich noch ein paar von der Firma Itelcond aus Italien bekommen. Mit diesen Elkos habe ich eine Capbank für meine Blitzlampe gebaut. Die Kondensatoren haben zur Montage am Boden ein M12 Gewinde.
| Hersteller | Itelcond |
| Typ | AYUX-HR |
| Kapazität | 10000 µF |
| Spannung | 350 V DC |
| max. Energie | 612 J |
| Kontakte (Gewinde) | M 5 |
| Durchmesser | 77 mm |
| Höhe | 222 mm |
Diese Elkos stammen ebenfalls von Siemens. Von Epcos gibt es ein Datenblatt.
| Hersteller | Siemens |
| Typ | B43566 |
| Kapazität | 6000 µF |
| Spannung | 350 V DC |
| max. Energie | 368 J |
| Kontakte (Gewinde) | M 6 |
| Durchmesser | 76,9 mm |
| Höhe | 226,5 mm |

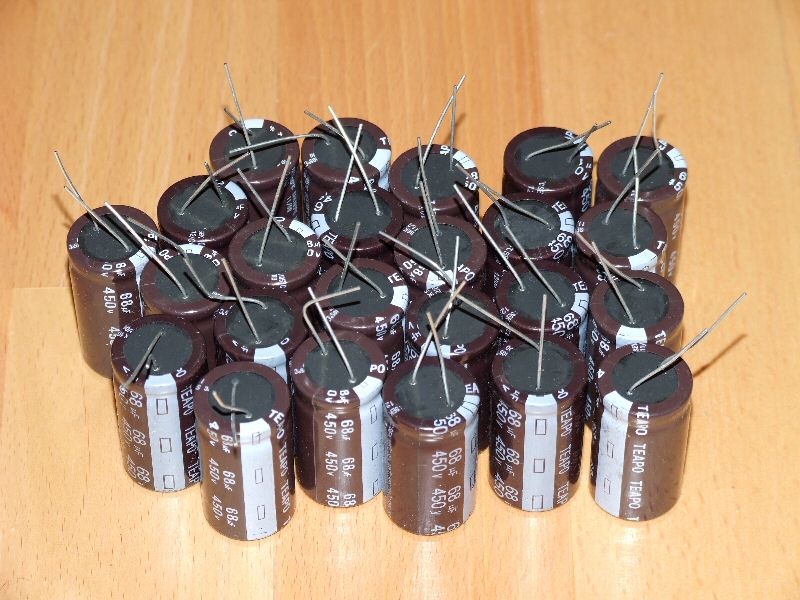

Neben den riesigen Elkos habe ich noch ein paar kleine von der Firma Teapo. Es handelt sich um unbenutzte Neuware. Mit diesen Elkos habe ich eine Kaskade und eine kleine Capbank gebaut.
| Hersteller | Teapo Electronic Corporation |
| Typ | ? |
| Kapazität | 68 µF |
| Spannung | 450 V DC |
| max. Energie | 6,9 J |
| Temperatur | 105 °C |
| Durchmesser | 22,3 mm |
| Höhe | 41 mm |

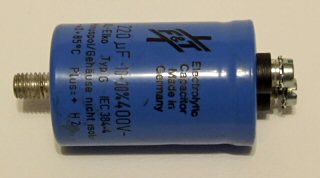

Von diesen kleinen Kondensatoren habe ich 10 Stück. Die Kondensatoren haben zur Montage am Boden ein M8 Gewinde. Der Minuspol ist mit dem Gehäuse verbunden.
| Hersteller | F & T |
| Typ | G |
| Kapazität | 220 µF |
| Spannung | 400 V DC |
| max. Energie | 17,6 J |
| Kontakte (Gewinde) | M 5 |
| Temperatur | 85 °C |
| Durchmesser | 36 mm |
| Höhe | 57 mm |
|
