Mot Stack 6 (Monsterarcs)

Ich habe es auch einmal mit den Monsterarcs versucht wie sie in einigen Foren beschrieben wurden.

	CTC Labs Forum: Monsterarcs 1
	CTC Labs Forum: Monsterarcs 2
	4HV Org Forum: Resonant MOT arcs

Für diesen Motstack habe ich 2 Mots antiparallel geschaltet und einen Kondensator (1 µF) in Reihe zur Sekundärwicklung.
Dabei wurden Mot 7 unde Mot 18 verwendet. Für den Kondensator wurden 4 Mikrowellenkondensatoren (2, 5, 9 und 23) parallel und in Reihe geschaltet um bei einer Kapazität von 1 µF eine Spannungsfestigkeit von 4,2 kV zu erreichen. Gemessen wurde eine Kapazität von 0,98 µF.

Die wichtigsten Eigenschaften der Mots sind in der folgenden Tabelle zusammengefaßt.

Nr.	I₀	I_K100	V_sek	Nennaufnahme	HF Leistung
Mot 7	2,20 A	4,76 A	2034 V	1200 W	700 W
Mot 18	1,81 A	5,18 A	2074 V	1150 W	700 W

Die Parameter des Motstacks (ohne den 1 µF Kondensator) sind in der folgenden Tabelle zusammengefaßt.

Sekundärspannung	4152 V
Leerlaufstrom	4,7 A
Induktivität Primärspulen	118 mH (120 Hz)
Induktivität Primärspulen	27,4 mH (120 Hz, Sekundärspule kurzgeschlossen)
Induktivität Sekundärspulen	43,4 H (120 Hz)

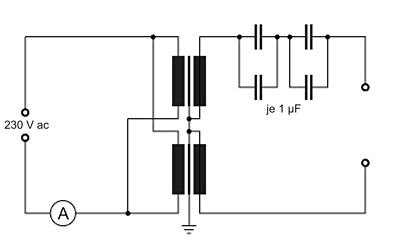

Zuerst habe ich es mit dieser Schaltung probiert.

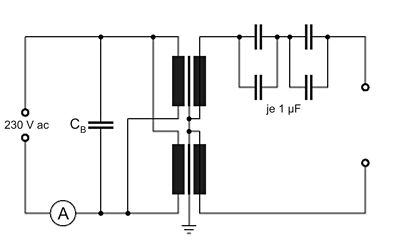

Beim ziehen eines Lichtbogens steigt der Strom auf bis zu 28 A kurz bevor der Lichbogen abreißt. Um den Strom zu reduzieren habe ich einen Kondensator (54 µF) zur Blindstromkompensation parallel zu den Primärwicklungen geschaltet. Dafür habe ich zwei meiner 3 Phasen Kondensatoren in Reihe geschaltet.

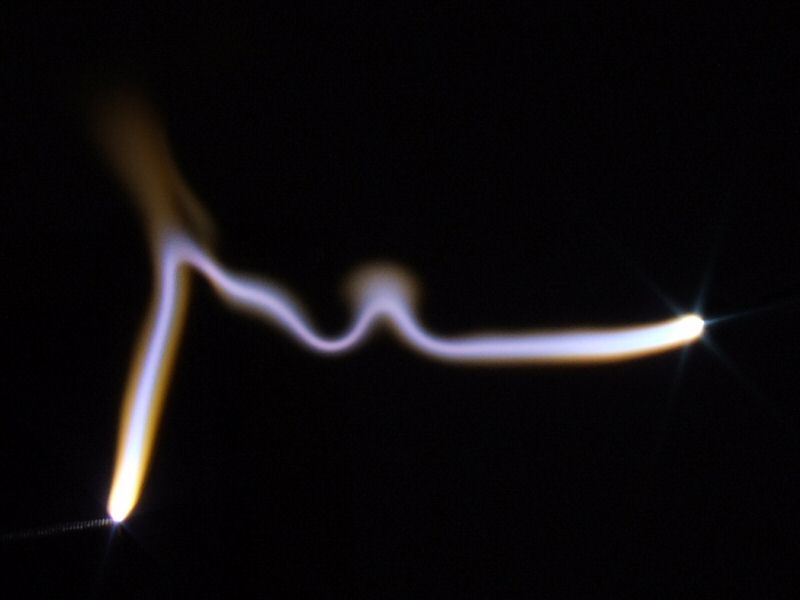

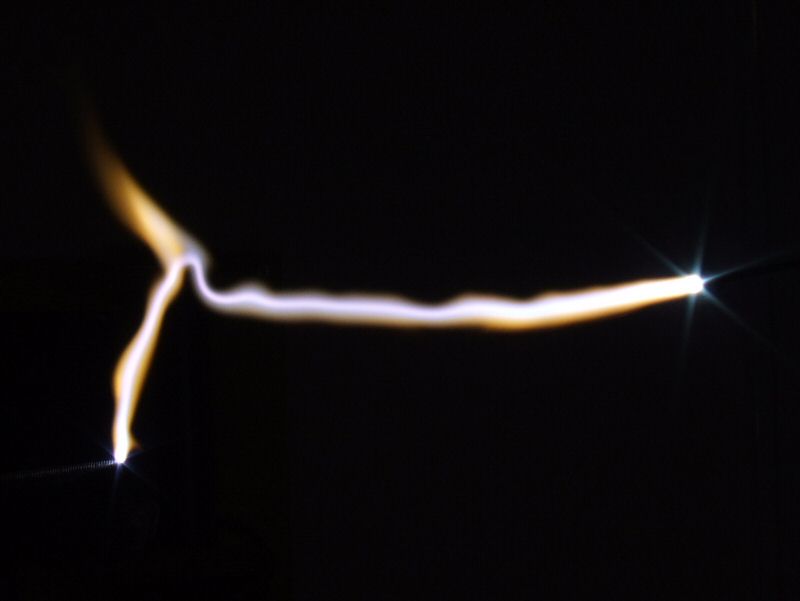

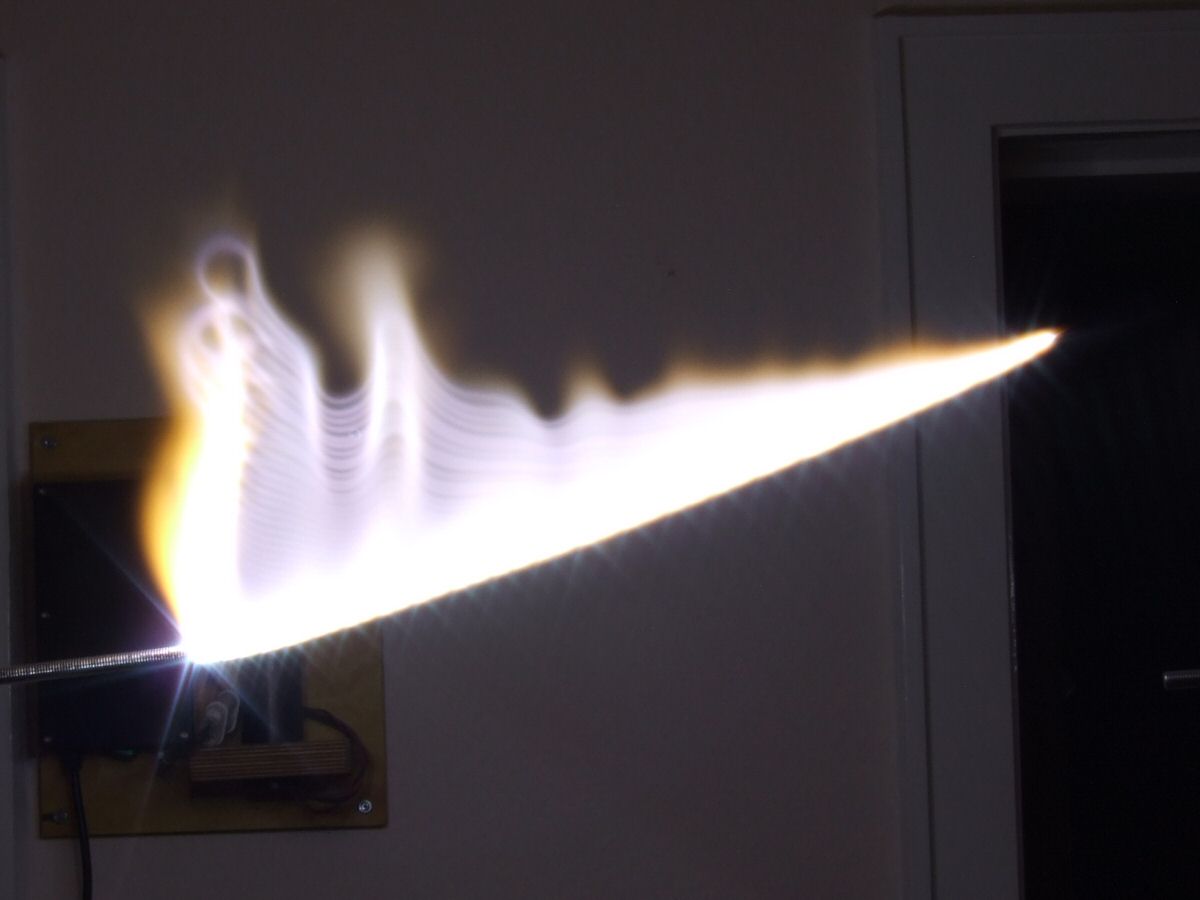

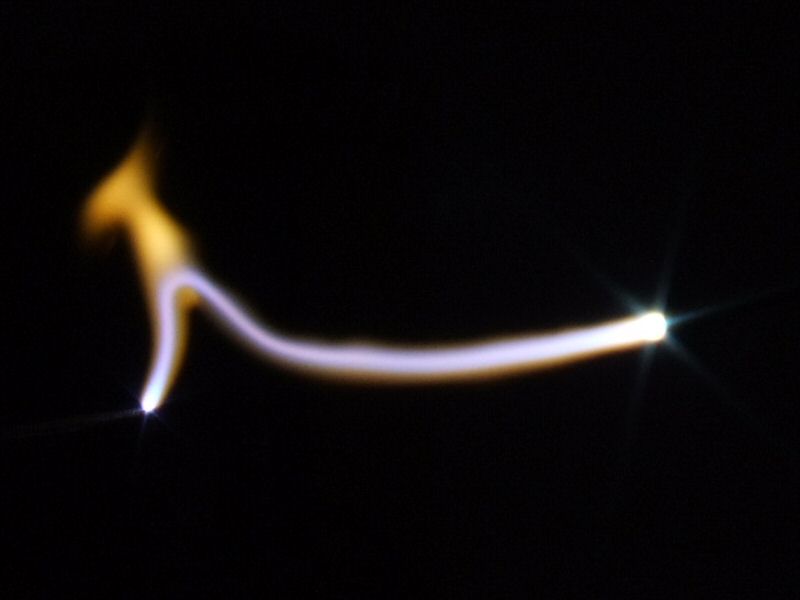

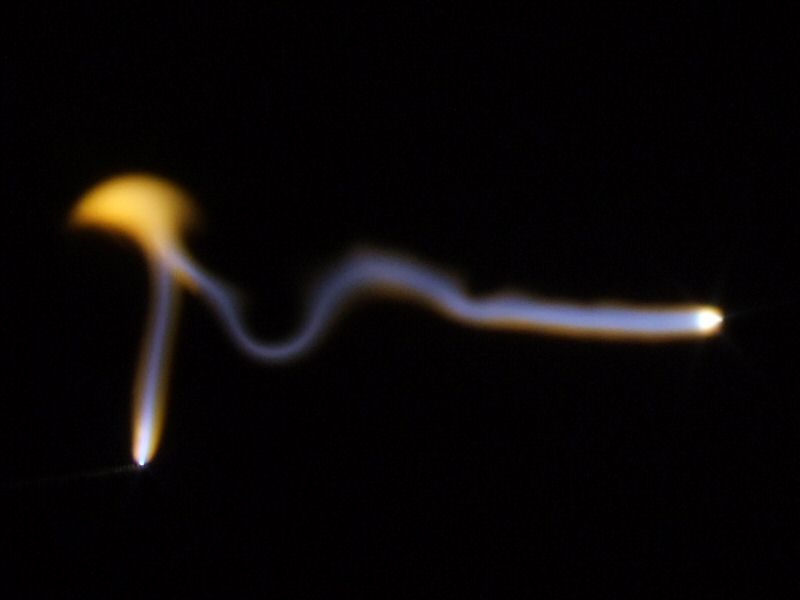

Der Strom sinkt dadurch von ca. 28 A auf ca. 22 A. Mot 18 wird im betrieb deutlich wärmer als Mot 7. Auf die Länge der Lichtbögen scheint das keinen Einfluß zu haben. Die folgenden Aufnahmen wurde alle mit einer Fuji Finepix S 9600 gemacht. Die Lichtbögen sind so hell das es schwierig ist dafür die optimale Einstellung zu finden.

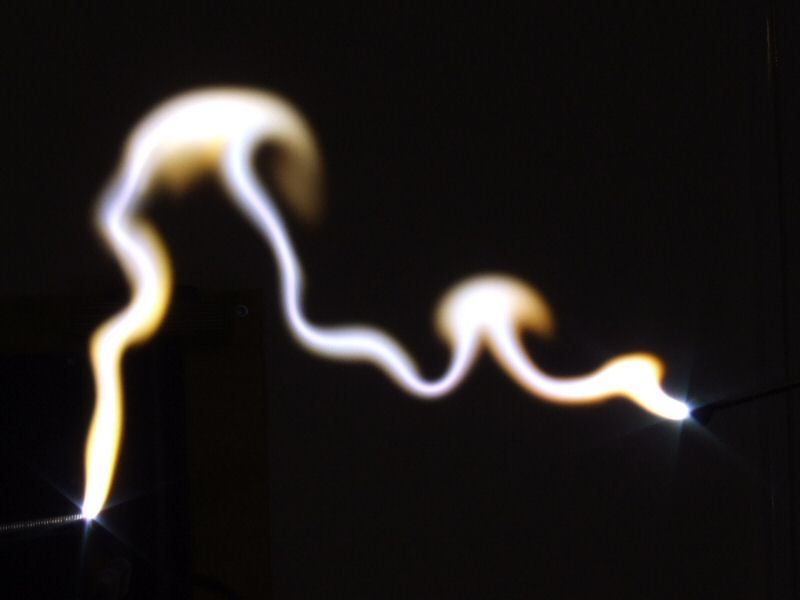

Das erste Foto wurde mit der Automatikfunktion der Kamera aufgenommen.

ISO 80, Blende 3.6, 1/4 sec
