Diese Speltralröhren habe ich im Ebay Shop von Lutz Neumann gekauft. Sie sind etwa 220 mm lang und haben einen Durchmesser von 15 mm. Gefüllt sind sie mit Edelgasen (He, Ne, Ar, Kr, Xe).
| Name | Symbol | Atomgewicht |
| Helium | He | 4,00 |
| Neon | Ne | 20,18 |
| Argon | Ar | 39,95 |
| Krypton | Kr | 83,80 |
| Xenon | Xe | 131,30 |
Betrieben habe ich die Spektralröhren mit einem 7,5 kV Neontrafo, 2 Dioden und einem
20 MOhm Widerstand.
D.h. die Röhren werden mit 5,3 kV DC betrieben, der Strom beträgt
maximal 0,27 mA.
Die Bilder wurden mit dem Sony Camcorder DCR-HC 96 E im Fotomodus mit 2016*1512 Pixel aufgenommen.
Helium
Neon
Argon
Krypton
Xenon
Zum Schluß alle 5 Edelgase im direkten Vergleich.

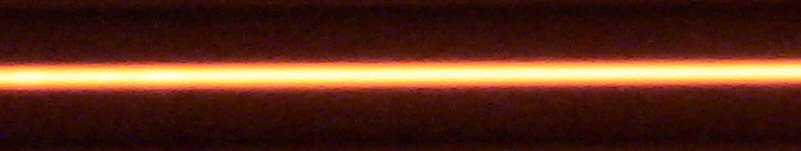

| Helium | |
| Neon | |

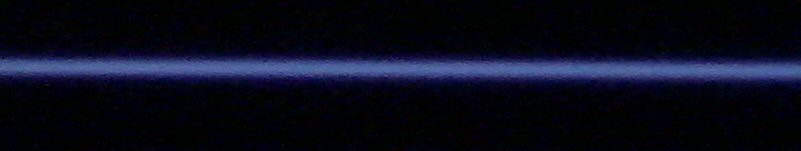

| Argon | |
| Krypton | |
| Xenon | |

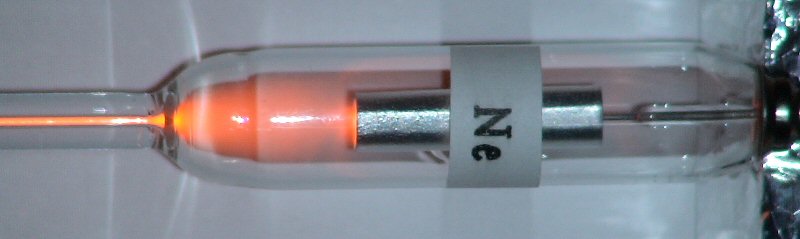

Neon leuchtet am intensivsten, selbst bei Aufnahmen mit Blitz ist das Leuchten gut zu erkennen. Von dieser Röhre habe ich ein paar Detailaufnahmen gemacht.

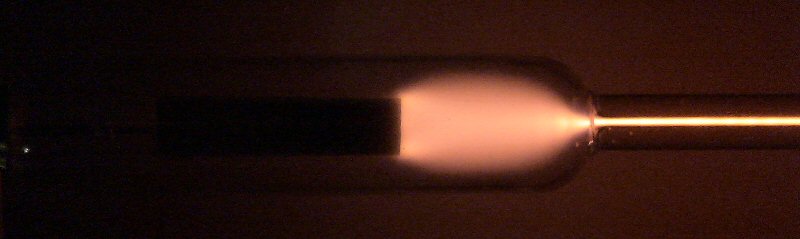

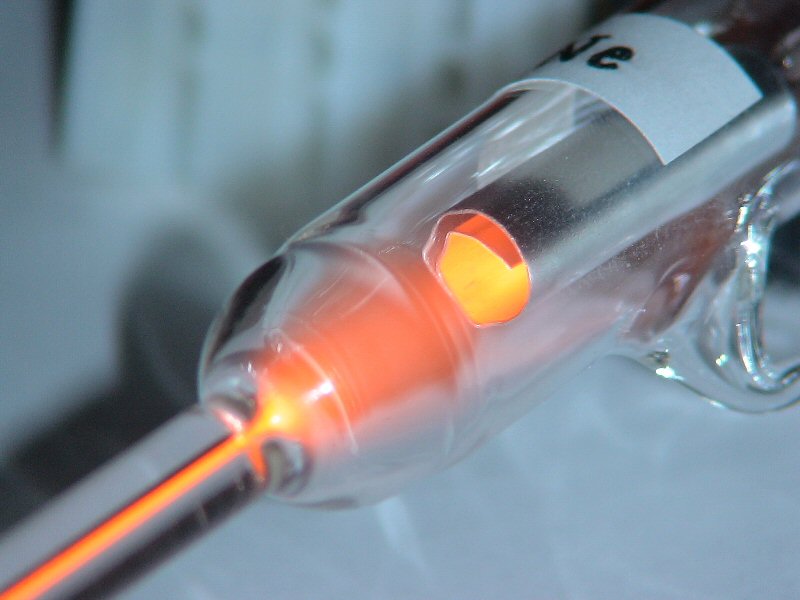

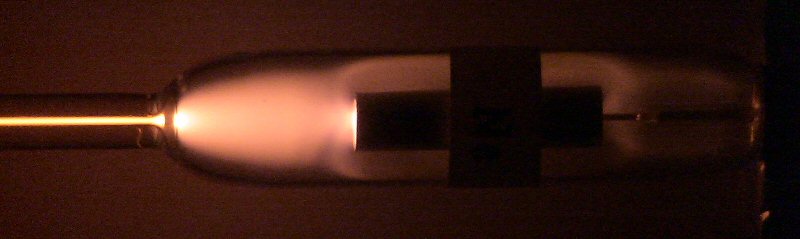

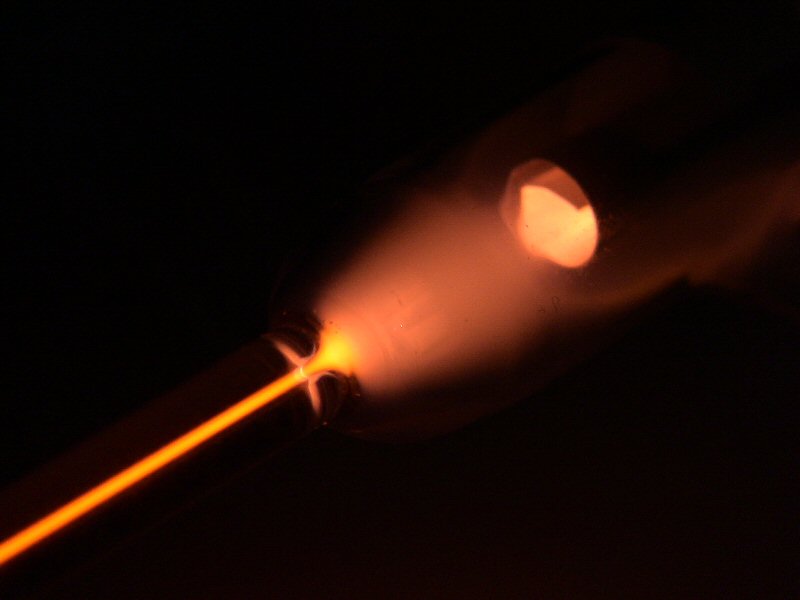

Anode

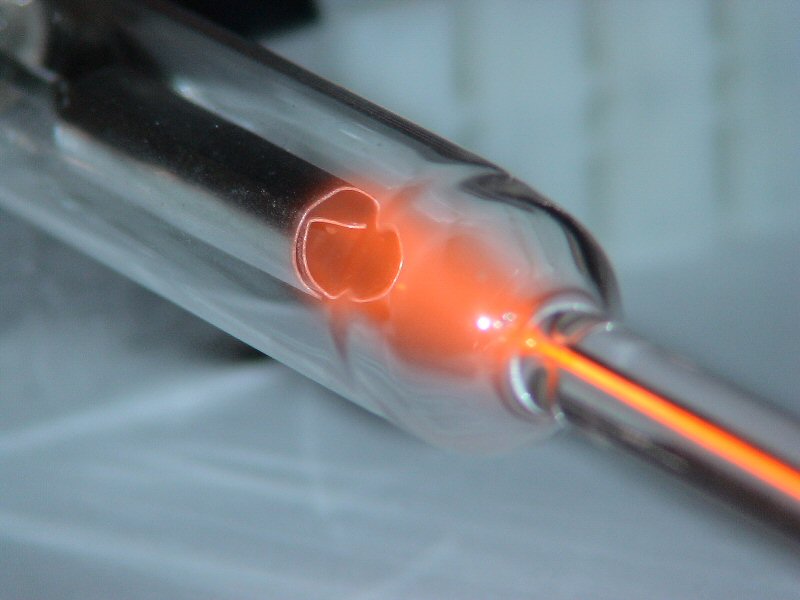

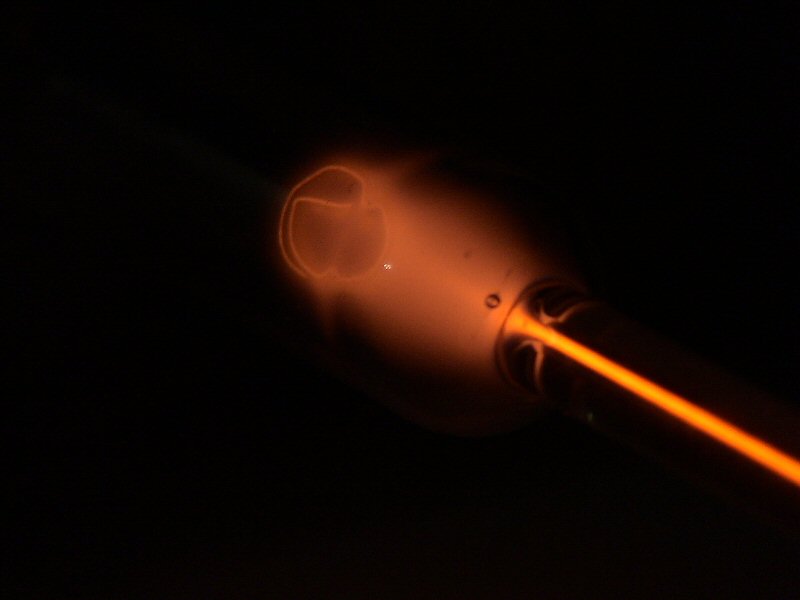

Kathode
|
