5.33. 24 mm Funkenstrecke

[vor]

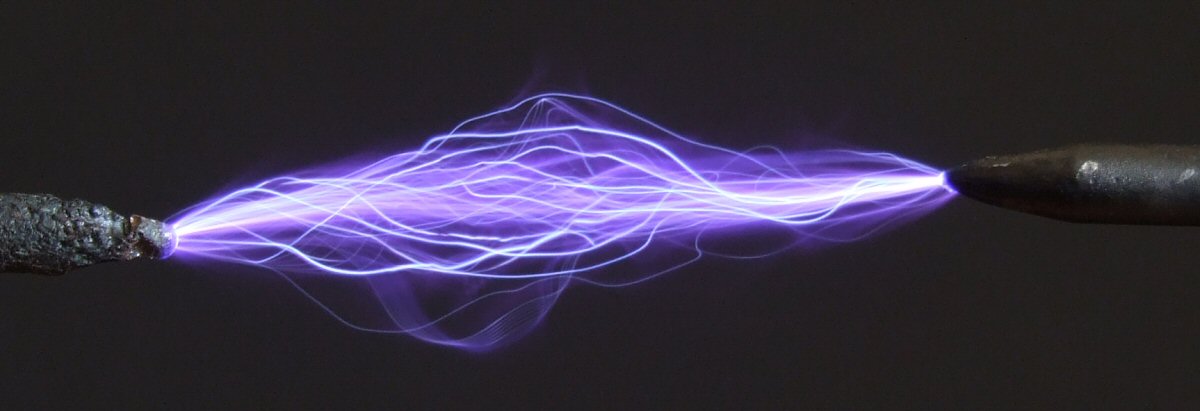

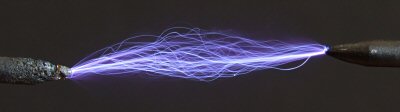

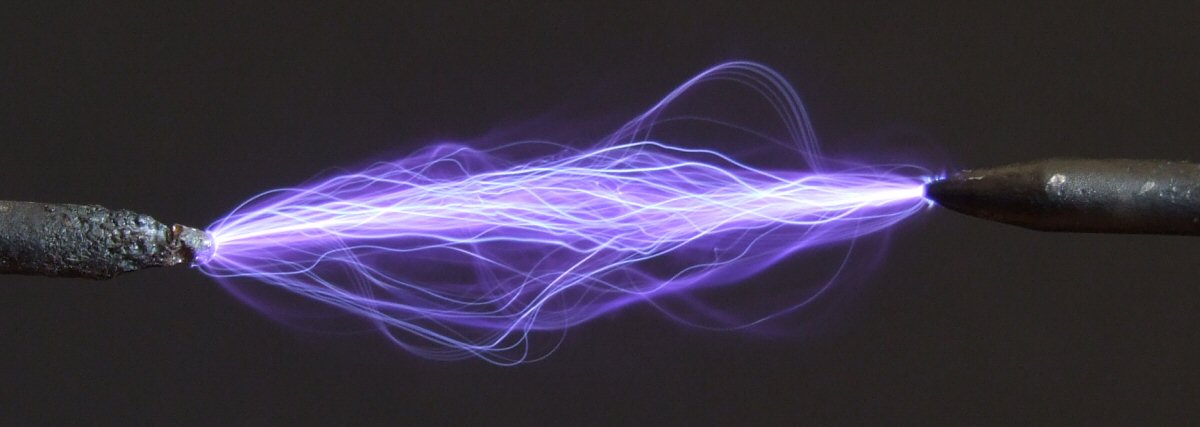

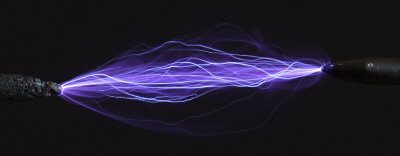

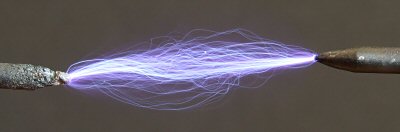

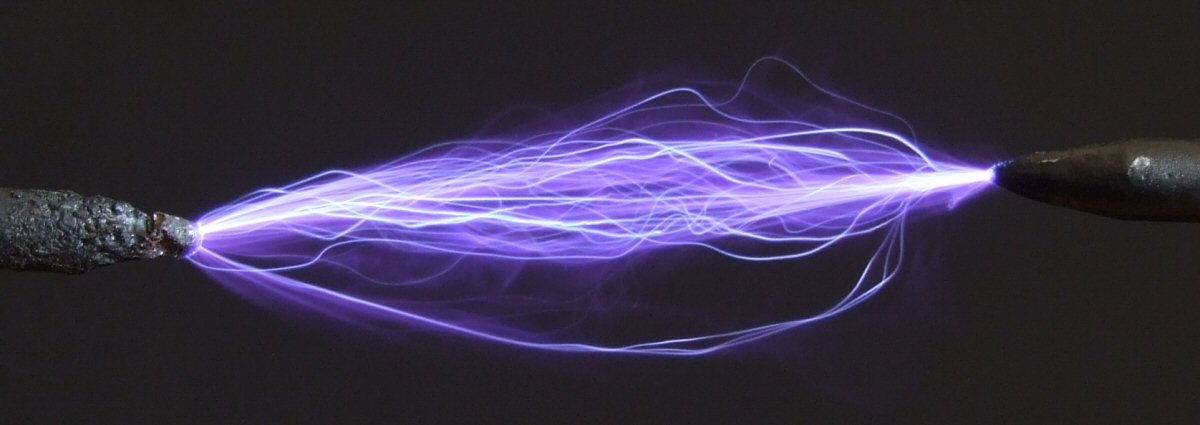

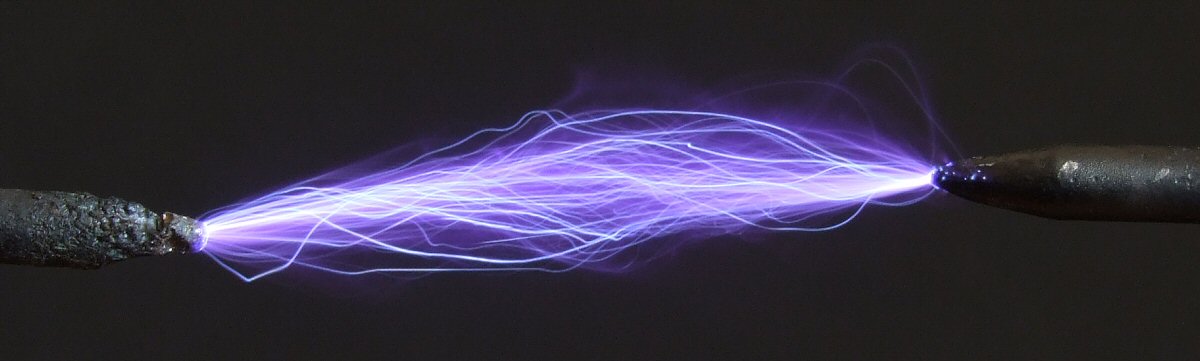

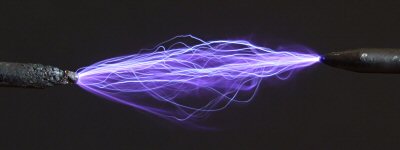

Die folgenden Bilder zeigen eine 24 mm Funkenstrecke die ich mit meinem Meßwandler 5 bei ca. 20 - 24 kV betrieben habe. Als Elektroden dienten angespitzte Wolfram WIG Stäbe mit 2,4 mm Durchmesser.
Um möglichst feine dünne Entladungen zu bekommen wurde der Meßwandler primär mit einer 100 mH Drossel und sekundär mit einem 10 bzw. 20 MOhm Widerstand begrenzt.

Die Bilder wurden mit einer Fuji Finepix S 9600 mit 3488*2616 Pixel aufgenommen.

20 MOhm Widerstand

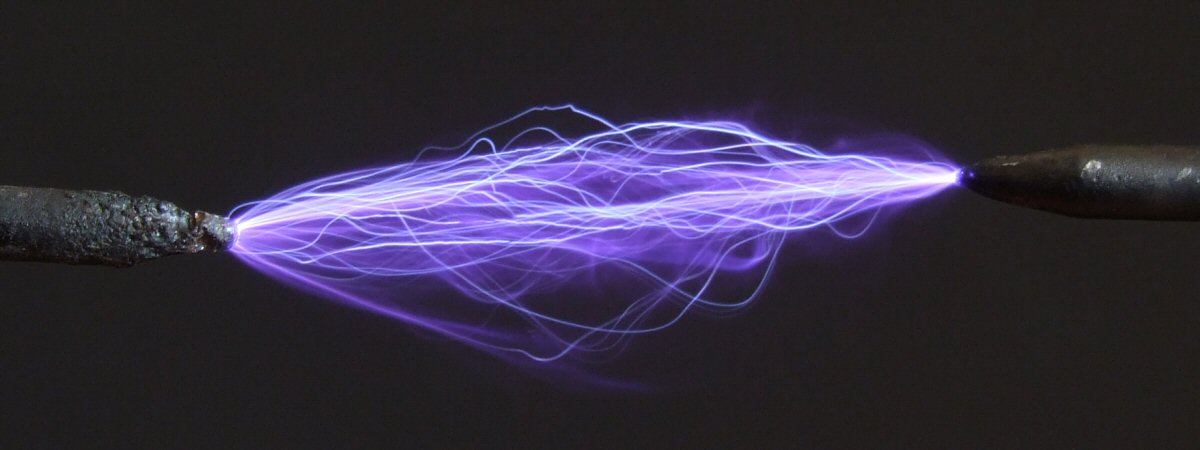

ISO 100, Blende 5.6, 1/2.5 sec

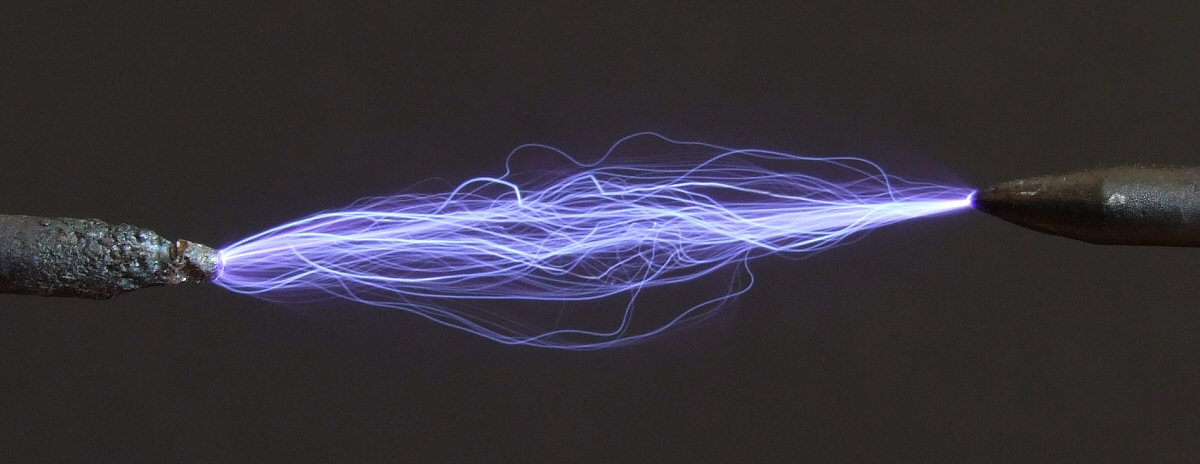

ISO 100, Blende 5.6, 1/2.5 sec

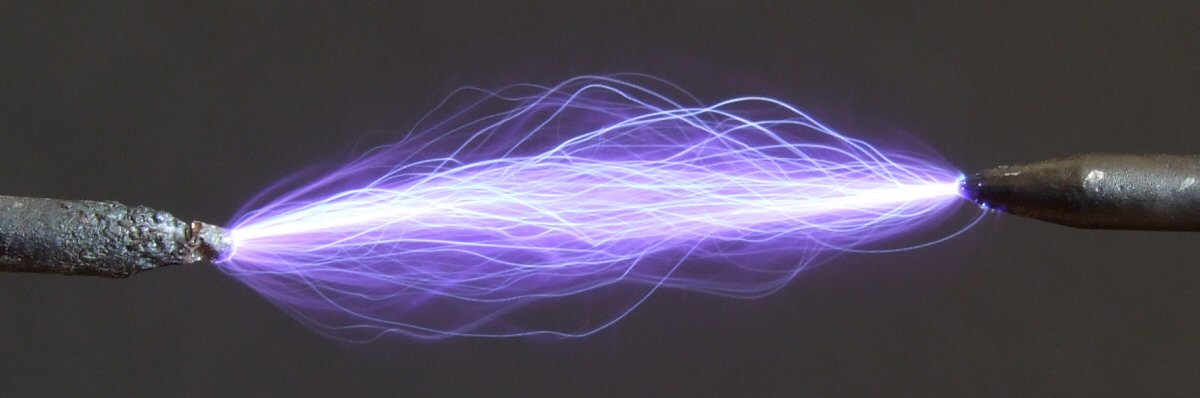

ISO 100, Blende 5.6, 1 sec

10 MOhm Widerstand

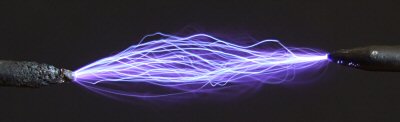

ISO 100, Blende 5.6, 1/4 sec


ISO 100, Blende 5.6, 1/2 sec


ISO 100, Blende 5.6, 1 sec


ISO 100, Blende 3.8, 1/3 sec


ISO 100, Blende 3.8, 1/4 sec


ISO 100, Blende 3.8, 1/4 sec


ISO 100, Blende 3.8, 1/4 sec


ISO 100, Blende 3.8, 1/4 sec
