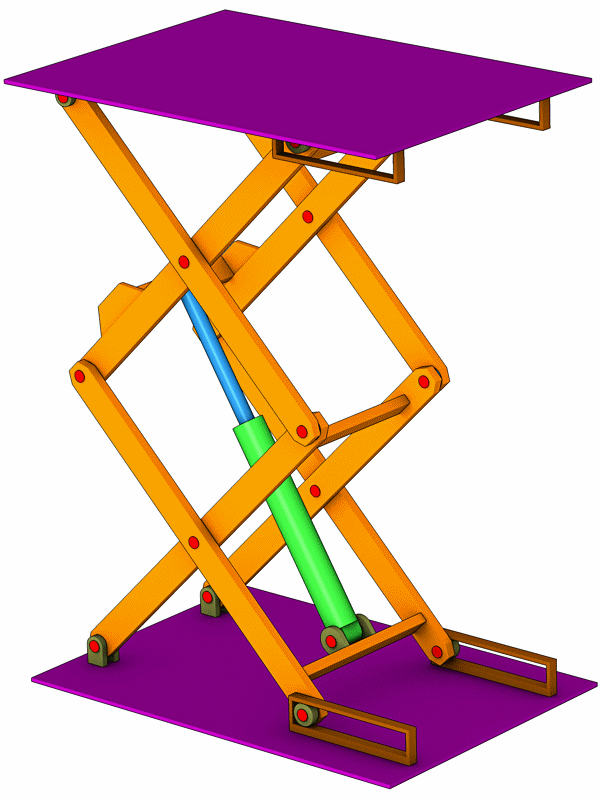

Scherenhubtisch 2 stufig Variante 2

[vor]

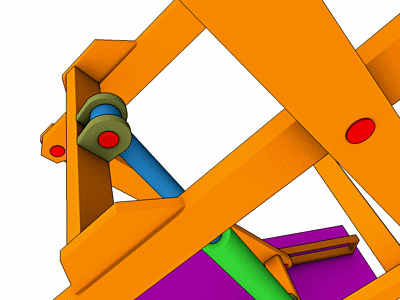

Im Vergleich zu Variante 1 wurde das Lager des Hydraulikkolbens auf die obere Schere verlegt. Dadurch kann der Hydraulikzylinder länger werden und die Hebelverhältnisse sind deutlich besser. Das Lager wird auch ein bischen nach außen versetzt.

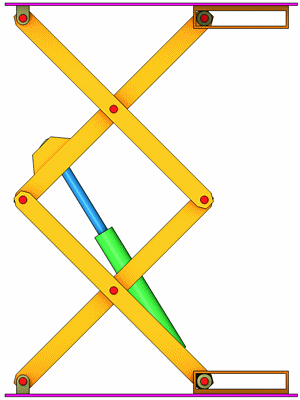

Seitenansicht.

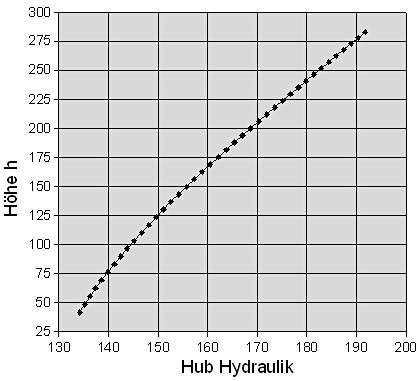

Die Änderung der Tischhöhe als Funktion der Auslenkung des Hydraulikzylinders ist deutlich linearer als bei Variante 1.

Download C4D Datei (Release 11) : Schere4.zip
