3.22. Hyperbolic Helicoid

[vor]

Der Hyperbolic Helicoid [6] wird durch folgende Gleichungen dargestellt.



x = sinh(v) cos(a u)/(1+cosh(u) cosh(v))

3-80



y = sinh(v) sin(a u)/(1+cosh(u) cosh(v))

3-81



z = cosh(v) sinh(u)/(1+cosh(u) cosh(v))

3-82

Die Konstante a bestimmt das Aussehen der Figur.

Zur Darstellung der Fläche können die beiden Parameter u und v zum Beispiel folgende Werte (Definitionsbereich) annehmen.



u ist Element aus der Zahlenmenge [-4, 4]




v ist Element aus der Zahlenmenge [-4, 4]



Beim Hyperbolic Helicoid handelt es sich um eine offene Figur, der Definitionsbereich kann daher beim Plugin verändert werden.

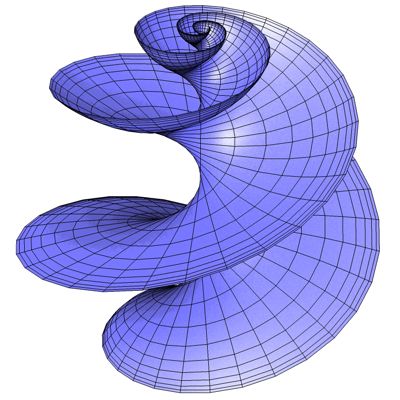

Abb. 26

Die Figur kann auf der nächsten Seite mit einem Java-Applet von allen Seiten betrachtet und gedreht werden.
