Der Tractroid [5] wird durch folgende Gleichungen dargestellt.



x = sech(u) cos(v)

3-86


y = sech(u) sin(v)

3-87


z = u - tanh(u)

3-88

Bei der Funktion sech(x) handelt es sich um die Sekans hyperbolicus Funktion. Da sie in Cinema nicht definiert ist müssen wir sie anders ausdrücken.



sech(x) = 2/(ex + e-x)

3-89

Zur Darstellung der Fläche können die beiden Parameter u und v zum Beispiel folgende Werte (Definitionsbereich) annehmen.



u ist Element aus der Zahlenmenge [0, 4]




v ist Element aus der Zahlenmenge [0, 2 pi]



Beim Tractroid handelt es sich um eine halboffene Figur, der Definitionsbereich von u kann daher beim Plugin verändert werden.

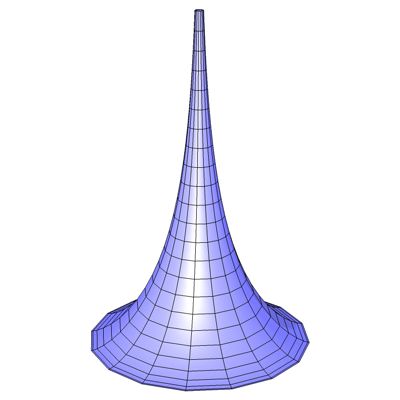

Abb. 28

Die Figur kann auf der nächsten Seite mit einem Java-Applet von allen Seiten betrachtet und gedreht werden.
