3.150. Gauß Zylinder

 [vor]

Der Gauß Zylinder wird durch folgende Gleichungen dargestellt.



x = (R + b exp( -(a2 v2))) cos(u)

3-491


y = v

3-492


z = (R + b exp( -(a2 v2))) sin(u)

3-493

Die Konstanten R, a und b bestimmen das Aussehen der Figur.

Zur Darstellung der Fläche können die beiden Parameter u und v zum Beispiel folgende Werte (Definitionsbereich) annehmen.



u ist Element aus der Zahlenmenge [-pi, pi]




v ist Element aus der Zahlenmenge [-5, 5]



Beim Gauß Zylinder handelt es sich um eine halboffene Figur, der Definitionsbereich von v kann daher beim Plugin verändert werden.

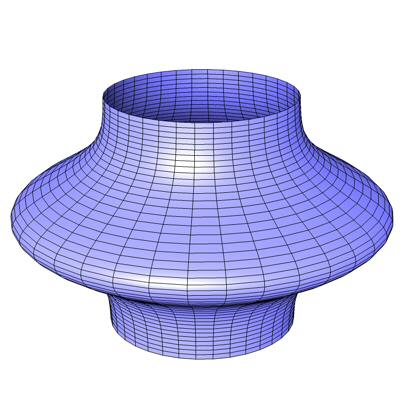

Das Plugin erzeugt ein optimiertes Mesh ohne doppelte Punkte und nichtverbundene Polygone.


Abb. 220

Die Figur kann auf der nächsten Seite mit einem Java-Applet von allen Seiten betrachtet und gedreht werden.

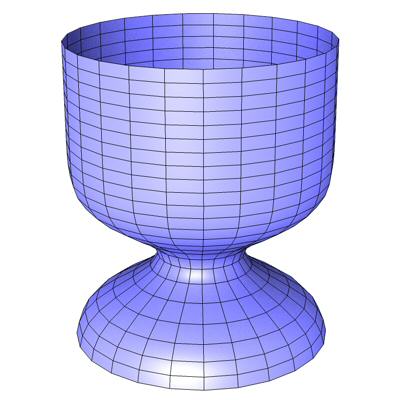

Wird bei der Konstante R das Vorzeichen geändert erhält man eine inverse Figur.


Abb. 221

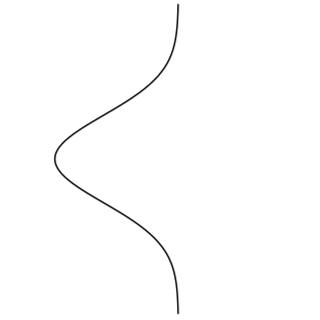

Die Gauß Kurve (Abb. 219) wird durch folgende Gleichungen dargestellt.



x = t

3-494


y = b * exp( -(a2 t2))

3-495


Abb. 222

Weitere Informationen zur Gauß Kurve gibt es in meinem Formelspline Tutorial.
